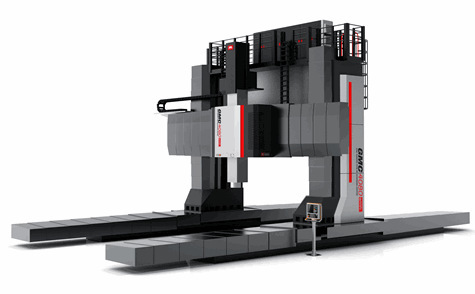

一、床身

床身內部加強肋布置合理，具有良好的剛性，底座上設有四個調節螺栓，便於機床調整水平，切削油池設在床身內部。

二、銑頭部分

銑頭部分由有級變速箱和銑頭兩個部件組成。銑頭主軸支承在高精度軸承上，保證主軸具有高回轉精度和良好的剛性。主軸裝有快摯簇刀螺母，采用機械無級變速，調節範圍寬、傳動平穩、操作方便。製動機構能使主軸迅速製動，節省輔助時間。製動時通過製動手柄，撐開止動環使主軸立即製動。起動主電動機時，應注意鬆開主軸製動手柄。銑頭部件還裝有伺服電動機、內齒帶輪、滾珠絲杠副及主軸套筒，它們形成垂向進給傳動鏈，使主軸作垂直方向直線運動。

銑頭部分由有級（或無級）變速箱和銑頭兩個部件組成。銑頭主軸支承在高精度軸承上。保證主軸具有高回轉精度和良好的剛性；主軸裝有快速換刀螺母，前端錐采用1$0505錐度；主軸采用機械無級變速，其調節範圍寬，傳動平穩，操作方便。刹車機構能使主軸迅速製動，可節省輔助時間，刹車時通過製動手柄撐開止動環使主軸立即製動。啟動主電動機時，應注意鬆開主軸製動手柄。銑頭部件還裝有伺服電機、內齒帶輪、滾珠絲杠副及主軸套簡，它們形成垂直方向（z方向）進給傳動鏈，使主軸作垂向直線運動。

三、工作台

工作台與床鞍支承在升降台較寬的水平導軌上，工作台的縱向進給是由安裝在工作台右端的伺服電動機驅動的，通過內齒帶輪帶動精密滾珠絲杠副，從而使工作台獲得縱向進給。工作台左端裝有手輪和刻度盤，以便手動操作進給。提高了導軌的耐磨性、運動的平穩性和精度的保持性，消除了低速爬行現象。

工作台與床鞍支承在升降台較寬的水平導軌上，工作台的縱向進給是由安裝在工作台右端的伺服電機驅動的。通過內齒帶輪帶動精密滾珠絲杠剮，從而使工作台獲得縱向進給。工作台左端裝有手輪和刻度盤，以便進行手動操作。床鞍的縱橫向導軌麵均采用了TuRcllE B貼塑麵，從而提高了導軌的耐磨性、運動的平穩性和精度的保持性，消除了低速爬行現象。

四、橫向進給部分

在升降台前方裝有交流伺服電動機，驅動床鞍作橫向進給運動，其工作原理與工作台縱向進給相同。另外，在橫向滾珠絲杠前端還裝有進給手輪，可實現手動進給。

五、升降台

在其左側裝有鎖緊手柄，它的前端裝有長手柄可帶動錐齒輪及升降台絲杠旋轉，從而獲得升降台的升降運動。

六、切削油冷卻係統

冷卻部分由切削油泵、出油管、回油管、開關及噴嘴等組成。切削油泵安裝在機床底座的內腔裏，將切削油從底座內儲油池泵至出油管，再經噴嘴噴出，對切削區進行冷卻。潤滑部分采用機動潤滑方式，用潤滑泵通過分油器對主軸套筒、導軌及滾珠絲杠進行潤滑，以提高機床的使用壽命。

數控銑床在整體布局、外觀造型、傳動係統、刀具係統的結構以及操作機構等方麵都已經發生了很大的變化，這種變化的目的是為了滿足數控銑床的要求和充分發揮數控銑床的特點。

七、數控銑床主軸箱結構

包括主軸箱體和主軸傳動係統，用於裝夾刀具並帶動刀具旋轉，主軸轉速範圍和輸出扭矩對加工有直接的影響。

八、數控銑床進給伺服係統結構

由進給電機和進給執行機構組成,按照程序設定的進給速度實現刀具和工件之間的相對運動,包括直線進給運動和旋轉運動。

九、數控銑床控製係統結構

數控銑床運動控製的中心,執行數控加工程序控製機床進行加工。

十、桂林數控銑床輔助裝置結構

如液壓、氣動、潤滑、冷卻係統和排屑、防護等裝置。
