毛坯為70㎜×70㎜×18㎜板材，六麵已粗加工過，要求數控銑出如圖3-23所示的槽，工件材料為45鋼。

1．根據圖樣要求、毛坯及前道工序加工情況，確定工藝方案及加工路線

1）以已加工過的底麵為定位基準，用通用台虎鉗夾緊工件前後兩側麵，台虎鉗固定於銑床工作台上。

2）工步順序

① 銑刀先走兩個圓軌跡，再用左刀具半徑補償加工50㎜×50㎜四角倒圓的正方形。

② 每次切深為2㎜，分二次加工完。

2．選擇機床設備

根據零件圖樣要求，選用經濟型數控銑床即可達到要求。故選用XKN7125型數控立式銑床。

3．選擇刀具

現采用φ10㎜的平底立銑刀，定義為T01，並把該刀具的直徑輸入刀具參數表中。

4．確定切削用量

切削用量的具體數值應根據該機床性能、相關的手冊並結合實際經驗確定，詳見加工程序。

5．確定工件坐標係和對刀點

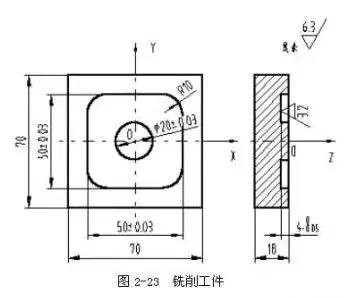

在XOY平麵內確定以工件中心為工件原點，Z方向以工件表麵為工件原點，建立工件坐標係，如圖2-23所示。

采用手動對刀方法（操作與前麵介紹的數控銑床對刀方法相同）把點O作為對刀點。

6．編寫程序

按該機床規定的指令代碼和程序段格式，桂林數控銑床把加工零件的全部工藝過程編寫成程序清單。

考慮到加工圖示的槽，深為4㎜，每次切深為2㎜，分二次加工完，則為編程方便，同時減少指令條數，可采用子程序。該工件的加工程序如下（該程序用於XKN7125銑床）：

N0010 G00 Z2 S800 T1 M03

N0020 X15 Y0 M08

N0030 G20 N01 P1.-2 ；調一次子程序，槽深為2㎜

N0040 G20 N01 P1.-4 ；再調一次子程序，槽深為4㎜

N0050 G01 Z2 M09

N0060 G00 X0 Y0 Z150

N0070 M02 ；主程序結束

N0010 G22 N01 ；子程序開始

N0020 G01 ZP1 F80

N0030 G03 X15 Y0 I-15 J0

N0040 G01 X20

N0050 G03 X20 YO I-20 J0

N0060 G41 G01 X25 Y15 ；左刀補銑四角倒圓的正方形

N0070 G03 X15 Y25 I-10 J0

N0080 G01 X-15

N0090 G03 X-25 Y15 I0 J-10

N0100 G01 Y-15

N0110 G03 X-15 Y-25 I10 J0

N0120 G01 X15

N0130 G03 X25 Y-15 I0 J10

N0140 G01 Y0

N0150 G40 G01 X15 Y0 ；左刀補取消

N0160 G24 ；主程序結束
